현대모터 110kW 2P 380V 60HZ 모터 수리에 대한 작업 내용입니다.
부하는 브로워이며 운전 중 과부하로 인한 코일 소손입니다.
About The Motor Repair
The Methodology
현대모터 110KW(150HP) 2P 380V 수리 내용

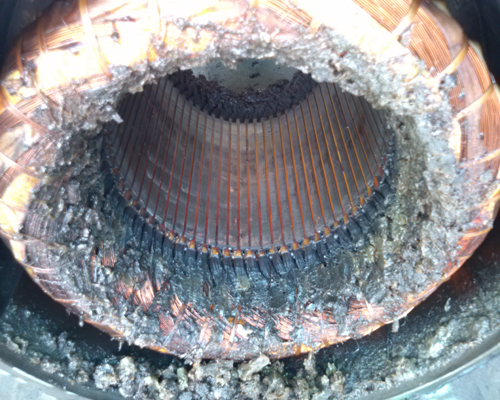

사진과 같이 고정자 코일에 구리스기 과충진 되었습니다.
고정자 코일 리드선 부분에서 소손이 발생되었으며 절연이 약한 부위에서 절연 파괴가 발생하여 코일소손이 이루어졌다고 판단됩니다.
모터 고정자와 회전자 세척 후 코일 재권선과 함께 베어링교체, 회전자 바란싱 작업을 하였으며 3600RPM-고속회전이기에 회전자 바란싱은 필수입니다.
Key Details
Repair Date: 2015/08/20
Repair Price: 3,500,000 KRW / 1SET
Repair Lead Time: 5 Days
The Process
2015년
8월 20일 AM 09:00

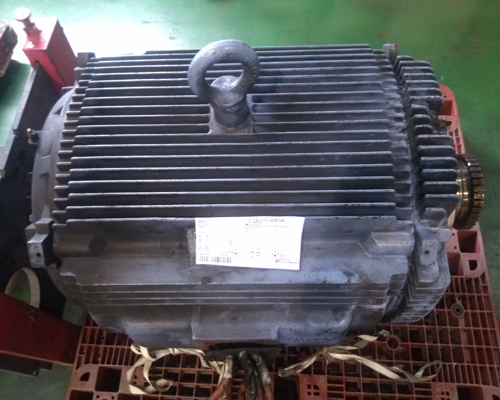

제품 입고 및 외관 검사
현대모터 110kW 2P 1SET 입고 후 외관 검사 시행.
축 손상, 프레임 손상, 베어링하우징 등 각종 부품들의 상태 등을 검사합니다.
2015
8월 21일 AM 10:00
전동기 권선 교체 작업
전동기 고정자 세척 후 재 권선 작업.
F종 코일 및 바니쉬 처리.
.
2015
8월 23일 AM 10:00

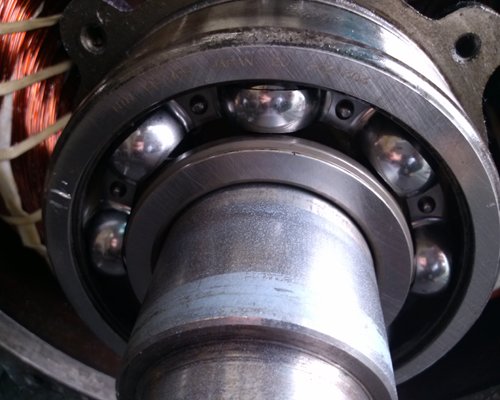

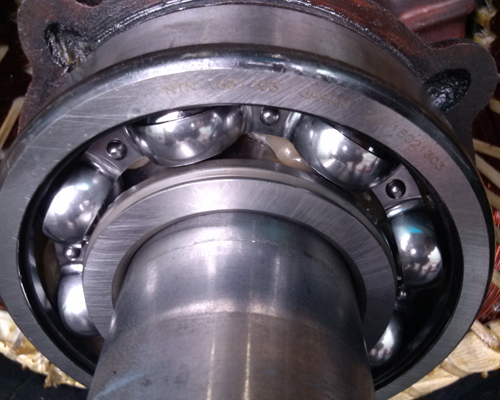

바란싱 및 베어링 교체

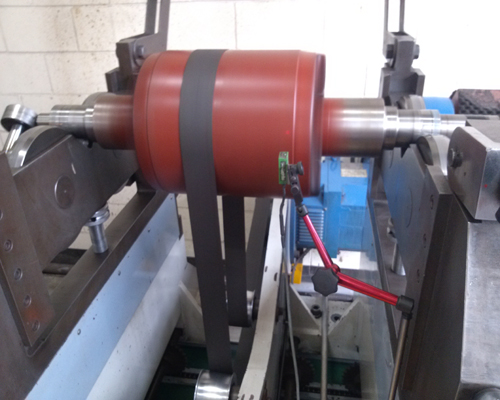

회전자 바란싱 및 베어링 교체 작업.
110KW 2P-3600RPM 고속 운전이기에 회전체의 편심으로 상호작용하는 부하에도 충격을 줄 수 있기에 반드시 시행해야 하는 바란싱 부분입니다.
01
2015
8월 23일 PM 5:00
전동기 테스트
작업 완료 된 현대모터 조립 후 무부하 테스트 시행.

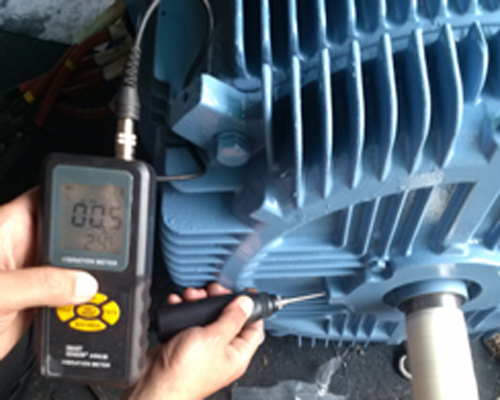

절연저항, 상간저항, 무부하 전류, 진동 테스트 등을 통해 출고 검사 시행.
2015
8월 25일 AM 11:00

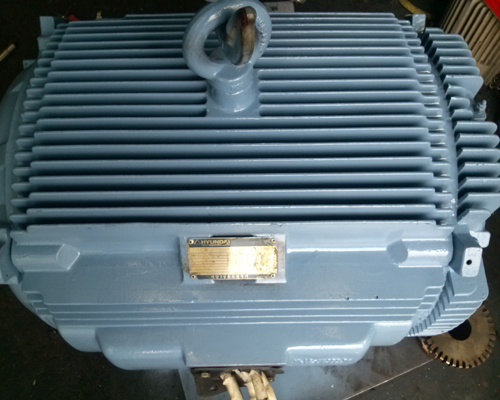

세척 및 도색 후 제품 출고
무부하 테스트 완료 된 전동기 외부 세척 및 도색 작업.
현대모터 110kW 2P 380V 60HZ 1SET 출고.
